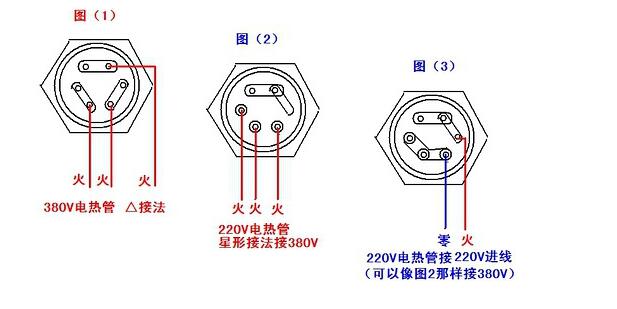

220v電加熱棒接線圖的三種方案：
方案一：
1、3相4線是由3條相線，也就是3條火線和一條零線構成的，只要接一條火線和一條零線出來就可以了。
2、要是在3相3線制的情況下就要取2條相線（火線）或3條火線經過變壓器來轉換。
3、當然還有一種就是在使用電焊機的時候接的是2條火線（380V），那么只要在進電源端的220接線拄上接2條線出來就是220V了。這些都是安全的做法。
4、還有一種是不很安全的作法（不建議做只是討論怎么把380V變220V）就是打一條地線，在取一條相相線把電器接在相線和地線之間也能得到220的電源。當然這樣做不是很安全的，要是把地線拔出就都成了火線了。
方案二：
要三根相同的電熱管，星形連接。就是三個電熱絲一個接頭并聯，不需接N線，其他三個接頭分別接UVW
方案三：
三相電源負載應盡量平衡，故在三相380V電源上接12根220V發熱管最優先的接線方式是以四個為一組的星形連接，為保證個別發熱管損壞后導致相電壓異常，中性點應接零線。
